修理有看頭(yousee)監視器


便宜的監視器

家裏一台監視器壞掉了,無法用wifi 連上,一直斷斷續續發出 "塔..."的聲音

拆開後

由於零件都很小,電錶不好量,怕短路

電源是5V,2A

只好先從電源下手

電源拆開

先拆開電源

背後pcb

電源接電後量有5V,想說電源是正常的

電源零件

仔細看電源零件,發現5V輸出端有電容膨脹,這會導致輸出電壓不穩定
把電源通電接上監視器後再測一次電源輸出電壓
果然電壓不能穩定在5V,一下2V一下5V
確定電容故障

電容膨脹


電容容值

電容容值為470uf,耐壓16V,手上沒470uf,只有330uf(16v)
更換後,電源輸出回復穩定5V
監視器也回復正常

2018年12月25日星期二

筆電電池分解

充電及保護控制電路板

與筆電的接頭9pin

bq20Z45

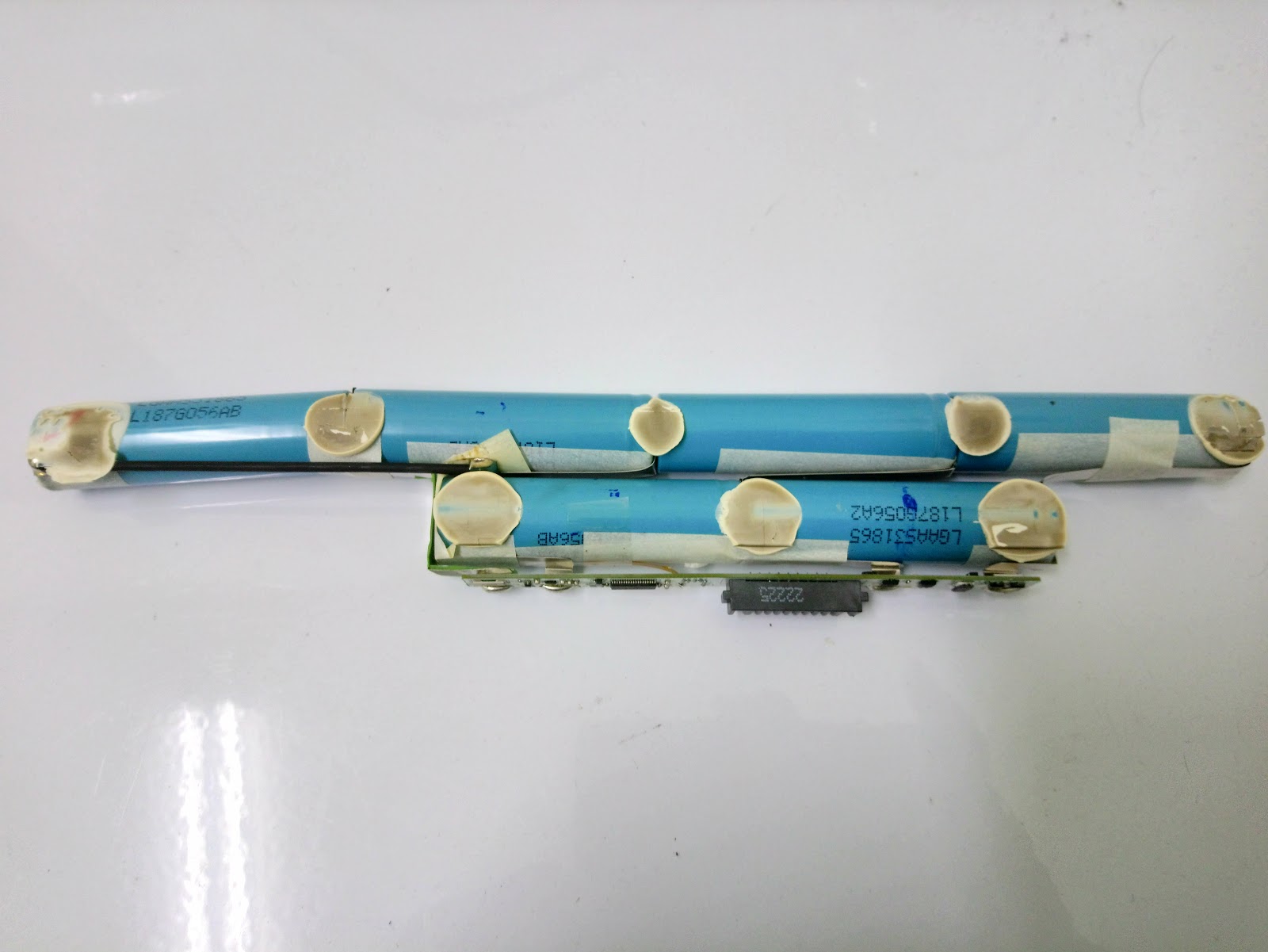

今天總算拆開asus 筆電電池,壞了很久,無法充電,但很難拆開

原來是由6顆18650串並聯組成

量了V+,V- 只有2.5V,正常應該要有3.7*3 約11V上下,不知壞了多少顆,因已打算買新的

拆開是想回收18650來用

2018年12月21日星期五

今天寫了一個偵測溫度的arduino程式,每10分鐘傳到thingspeak 來觀察室內溫度變化
https://thingspeak.com/channels/659684
因還沒買wifi 模組,先寫一個python 程式讀取com port 輸出值,再送到thingspeak

================arduion 程式

int potPin = 0; //定義類比端口0 連接LM35 溫度感測器
void setup()
{
Serial.begin(9600);//設置Baud rate
analogReference(INTERNAL);
}
void loop()
{
int val;
float LM35temp;
val=analogRead(0);// 讀取感測器的模擬值並傳值給val
LM35temp = val / 9.31;
Serial.println(LM35temp);
delay(600000);//延時600 秒
}

==============python3 程式
import serial
import datetime
from urllib.request import urlopen

thingspeak_apikey="your api key"
s = serial.Serial('COM3')
while 1 :
    res = s.readline()
    res = res.decode('utf-8')
    print(datetime.datetime.now(),res)

    baseURL = 'http://api.thingspeak.com/update?api_key='+thingspeak_apikey+'&field1='
    f = urlopen(baseURL +res)
    print (f.read())
    f.close()

2018年1月6日星期六

rad studio 10.2 在linux下indy 用openssl

試了好久才成功,網路上一時還找不到rad studio 10.2 在 linux 下run indy+openssl的資料
重點在於    IdSSLOpenSSLHeaders.IdOpenSSLSetLibPath('/lib/x86_64-linux-gnu');
看此目錄下是否有 libssl.so 及 libcrypt.so,目前用的linux 是ubuntu 16.1 x64
因不同linux 版本可能在不同目錄,要寫成通用版出來可能要在研究

program openssl_test;

{$APPTYPE CONSOLE}
{$R *.res}
uses
System.SysUtils,
IdSSL,
IdSSLOpenSSL,
IdSSLOpenSSLHeaders,
idhttp,
idioHandler,
IdIOHandlerSocket,
dateutils
;

var
HTTP: TIdHTTP;
idssl:TidSSLioHandlerSocketOpenSSL;
s:string;
dt:Tdatetime;
begin
try
    { TODO -oUser -cConsole Main : Insert code here }
    IdSSLOpenSSLHeaders.IdOpenSSLSetLibPath('/lib/x86_64-linux-gnu');
    idSSLOpenSSL.LoadOpenSSLLibrary;
    // LoadOpenSSLLibrary fail Writeln(WhichFailedToLoad());
    idssl:=TidSSLioHandlerSocketOpenSSL.create;
    HTTP:= TIdHTTP.Create();
    http.IOHandler:=idssl;
    dt:=now();
    s:=http.Get('https://google.com');
    writeln('Use TIME:'+formatdatetime('ss-zzzz',now()-dt));
    writeln(s);
except
    on E: Exception do
      Writeln(E.ClassName, ': ', E.Message);
end;

end.
